Das Messprogramm zeigt auf einen Blick:

• temperatur- und dichteabhängige Geschwindigkeit des
  Ultraschallsignals an der Messstelle
• aktuelle Fließgeschwindigkeit im Messquerschnitt
• mittlere Geschwindigkeit an der Messstelle
• Wasserstand
• mittlere Temperatur im Messpfad
• Laufzeit des Ultraschallsignals zwischen den Wandlern
• Laufzeitdifferenz in µs
• Durchfluss aktuell
• eingestelltes Zeitintervall für die Mittelwertbildung
• aktuelle Anzahl der Messungen innerhalb des gewählten Zeitintervalls
• Ganglinie Q
• Ganglinie W
• Systemkonfiguration, Anordnung der Wandler

• Verstärkung des Ausgangssignals des Ultraschallwandlers
• Spannungsaufnahme
• Bedienmenü (Pegelanpassung, Parametrierung, Kalibrierung
  der Stromaus- und -eingänge)
• Fenster zur visuellen Überprüfung der Ultraschall-Signalqualität

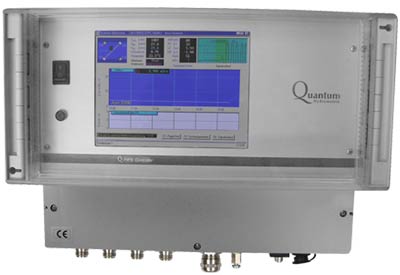

Q-PIPE Controller
Anschluss von 12 Wandlern
(4 unten, 8 oben)

Ultraschall-Durchflussmessung
Das Messsystem für Druckrohrleitungen
mit zusätzlicher Relais-Steuerung
